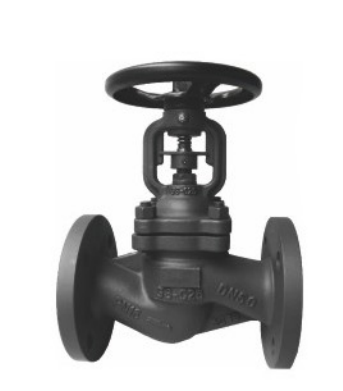

波紋管截止閥也叫波紋管密封截止閥，通過自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏的設計。
波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。
波紋管截止閥產品特點：
1、產品結構合理、密封性能可靠、造型美觀；
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、直角式德標波紋管截止閥雙重密封，性能更可靠；
5、閥桿升降位置指示，更直觀；
6、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
概述：
特點（Features）：
1、雙層波紋管 2、維修方便 3、波紋管密封閥桿 4、 雙重密封 5、 位置指示 6、無升降手輪
用途（Selection of Possible Applications）:
1、工業 2、電站 3、廢氣凈化廠 4、天然氣 5、真空裝置 6、氨 7、熱水 8、冷凍系統 9、加熱設備 10、蒸汽系統
在無菌流程工業領域中“波紋管閥與隔膜閥之間的競爭”由來已久。長期以來，隔膜閥以其結構簡單，價格低廉和清潔消毒方便而占據了優勢。
波紋管截止閥技術規范
|
結構長度 face to face dimension
|
DIN3202
|
|
連接法蘭 flanged ends
|
DIN2543-2545
|
|
試驗和檢驗 test&inspection
|
DIN3230
|
|
公稱壓力(Mpa)
nominal pressure
|
殼體試驗壓力(Mpa)
shell test
|
密封試驗壓力(Mpa)
sealing test
|
適用溫度(℃)
suitable temp
|
適用介質
suitable madium
|
|
1.6
|
2.4
|
1.76
|
-20℃-450℃
|
水、蒸汽、油品等
water,steam,oil,etc.
|
|
2.5
|
3.75
|
2.75
|
||
|
4.0
|
6.0
|
4.4
|
|
序號NO.
|
名稱part name
|
材質material
|
|
1
|
閥體body
|
GS-C25、CF8、CF3
|
|
2
|
閥瓣disc
|
2CR13、F304、F316
|
|
3
|
軸銷hinge pin
|
F304、F316
|
|
4
|
波紋管組件bellows combination
|
F304、F316L
|
|
5
|
閥蓋bonnet
|
GS-C25、CF8、CF3
|
|
6
|
填料packing
|
柔性石墨Flexible graphite、PTFE
|
|
7
|
壓套gland
|
25#、F304、F316
|
|
8
|
定位片locator
|
25#、F304、F316
|
|
9
|
閥桿螺母stem nut
|
銅合金ZQA19-4
|
|
10
|
手輪hand wheel
|
碳鋼carbon steel
|
|
11
|
并帽cap
|
25#
|
|
12
|
油杯oil cup
|
黃銅brass
|
|
13
|
六角螺母hexagon nut
|
ASTMA193 2H、A193-8、A193-8M
|
|
14
|
雙頭螺栓bolt
|
ASTMA193 B7、A193-B8、A193-B8M
|
|
15
|
墊片gasket
|
柔性石墨+不銹鋼
flexible graphite+stainless steel、PTFE
|
|
16
|
閥桿stem
|
2Cr13、F304、F316
|
波紋管截止閥外形尺寸各連接尺寸
|
PN
|
DN
|
L
|
D
|
D1
|
D2
|
B
|
f
|
H
|
N-ф
|
H
|
|
1.6
|
15
|
130
|
95
|
65
|
45
|
16
|
2
|
191
|
4-14
|
6
|
|
20
|
150
|
105
|
75
|
58
|
18
|
2
|
191
|
4-14
|
6
|
|
|
25
|
160
|
115
|
85
|
68
|
18
|
2
|
197
|
4-14
|
8
|
|
|
32
|
180
|
140
|
100
|
78
|
18
|
2
|
200
|
4-18
|
8
|
|
|
40
|
200
|
150
|
110
|
88
|
18
|
3
|
218
|
4-18
|
13
|
|
|
50
|
230
|
165
|
125
|
102
|
20
|
3
|
220
|
4-18
|
13
|
|
|
65
|
290
|
185
|
145
|
122
|
20
|
3
|
238
|
4-18
|
16
|
|
|
80
|
310
|
200
|
160
|
138
|
20
|
3
|
257
|
4-18
|
20
|
|
|
100
|
350
|
220
|
180
|
158
|
20
|
3
|
340
|
4-18
|
25
|
|
|
125
|
400
|
250
|
210
|
188
|
22
|
3
|
360
|
4-18
|
32
|
|
|
150
|
480
|
285
|
240
|
212
|
22
|
3
|
390
|
8-22
|
40
|
|
|
200
|
600
|
340
|
295
|
268
|
24
|
3
|
530
|
12-22
|
50
|
|
|
2.5
|
15
|
130
|
95
|
65
|
45
|
16
|
2
|
191
|
4-14
|
6
|
|
20
|
150
|
105
|
75
|
58
|
18
|
2
|
191
|
4-14
|
6
|
|
|
25
|
160
|
115
|
85
|
68
|
18
|
2
|
197
|
4-14
|
8
|
|
|
32
|
180
|
140
|
100
|
78
|
18
|
2
|
200
|
4-18
|
8
|
|
|
40
|
200
|
150
|
110
|
88
|
18
|
3
|
218
|
4-18
|
13
|
|
|
50
|
230
|
165
|
125
|
102
|
20
|
3
|
220
|
4-18
|
13
|
|
|
65
|
290
|
180
|
145
|
122
|
22
|
3
|
238
|
4-18
|
16
|
|
|
80
|
310
|
200
|
160
|
138
|
24
|
3
|
257
|
4-18
|
20
|
|
|
100
|
350
|
235
|
190
|
162
|
24
|
3
|
340
|
8-22
|
25
|
|
|
125
|
400
|
270
|
220
|
188
|
26
|
3
|
360
|
8-26
|
32
|
|
|
150
|
480
|
300
|
250
|
218
|
28
|
3
|
390
|
8-26
|
40
|
|
|
200
|
600
|
360
|
310
|
278
|
30
|
3
|
530
|
12-26
|
50
|
|
|
4.0
|
15
|
130
|
95
|
65
|
45
|
16
|
2
|
191
|
4-14
|
6
|
|
20
|
150
|
105
|
75
|
58
|
18
|
2
|
191
|
4-14
|
6
|
|
|
25
|
160
|
115
|
85
|
68
|
18
|
2
|
197
|
4-14
|
8
|
|
|
32
|
180
|
140
|
100
|
78
|
18
|
2
|
200
|
4-18
|
8
|
|
|
40
|
200
|
150
|
110
|
88
|
18
|
3
|
218
|
4-18
|
13
|
|
|
50
|
230
|
165
|
125
|
102
|
20
|
3
|
220
|
4-18
|
13
|
|
|
65
|
290
|
185
|
145
|
122
|
22
|
3
|
238
|
4-18
|
16
|
|
|
80
|
310
|
200
|
160
|
138
|
24
|
3
|
257
|
8-18
|
20
|
|
|
100
|
350
|
235
|
190
|
162
|
24
|
3
|
340
|
8-22
|
25
|
|
|
125
|
400
|
270
|
220
|
188
|
26
|
3
|
360
|
8-26
|
32
|
|
|
150
|
480
|
300
|
250
|
218
|
28
|
3
|
390
|
8-26
|
40
|
